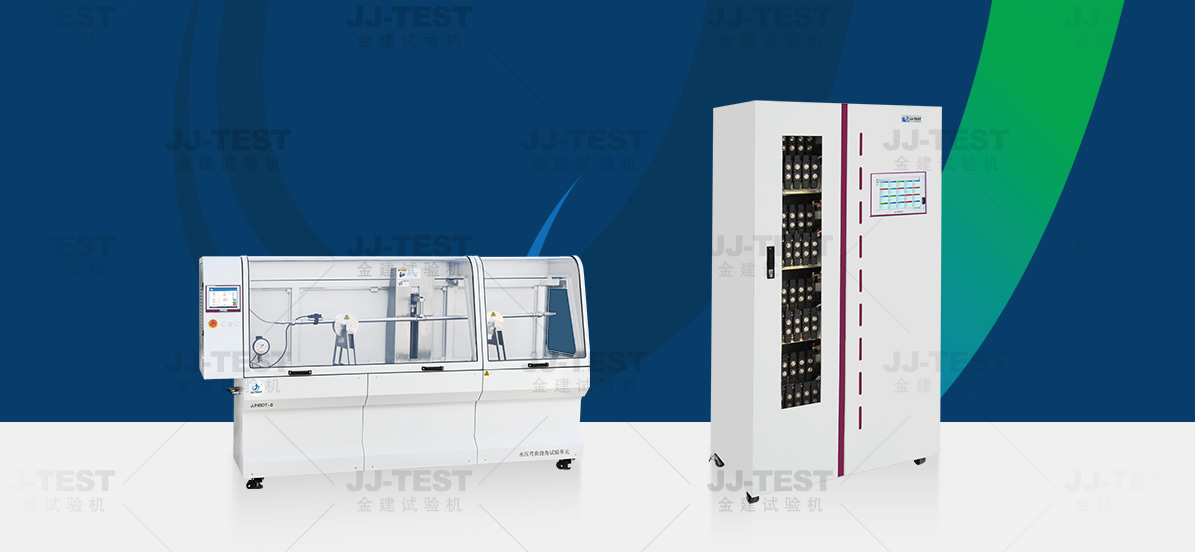

JJHBDT-S水壓彎曲撓角試驗單元

該儀器是薄壁不銹鋼管材、管件綜合性能測試平臺的水壓彎曲撓角試驗

單元，通過水壓控制系統提供試驗壓力，用于薄壁不銹鋼管材與管件連

接后，耐水壓彎曲撓角性能的測試，評價管件的連接性能。

JJHTS-S水壓試驗控制系統

該儀器是薄壁不銹鋼管材、管件綜合性能測試平臺水壓試驗控制的核

心，可同時為多個液壓性能試驗單元、多個耐水壓試驗單元、多個水壓

振動試驗單元、多個彎曲饒角試驗單元、多個水壓扭轉試驗單元、多個

最大伸縮量試驗單元、多個偏轉角度試驗單元、多個振動應變試驗單元

提供精準的試驗壓力。

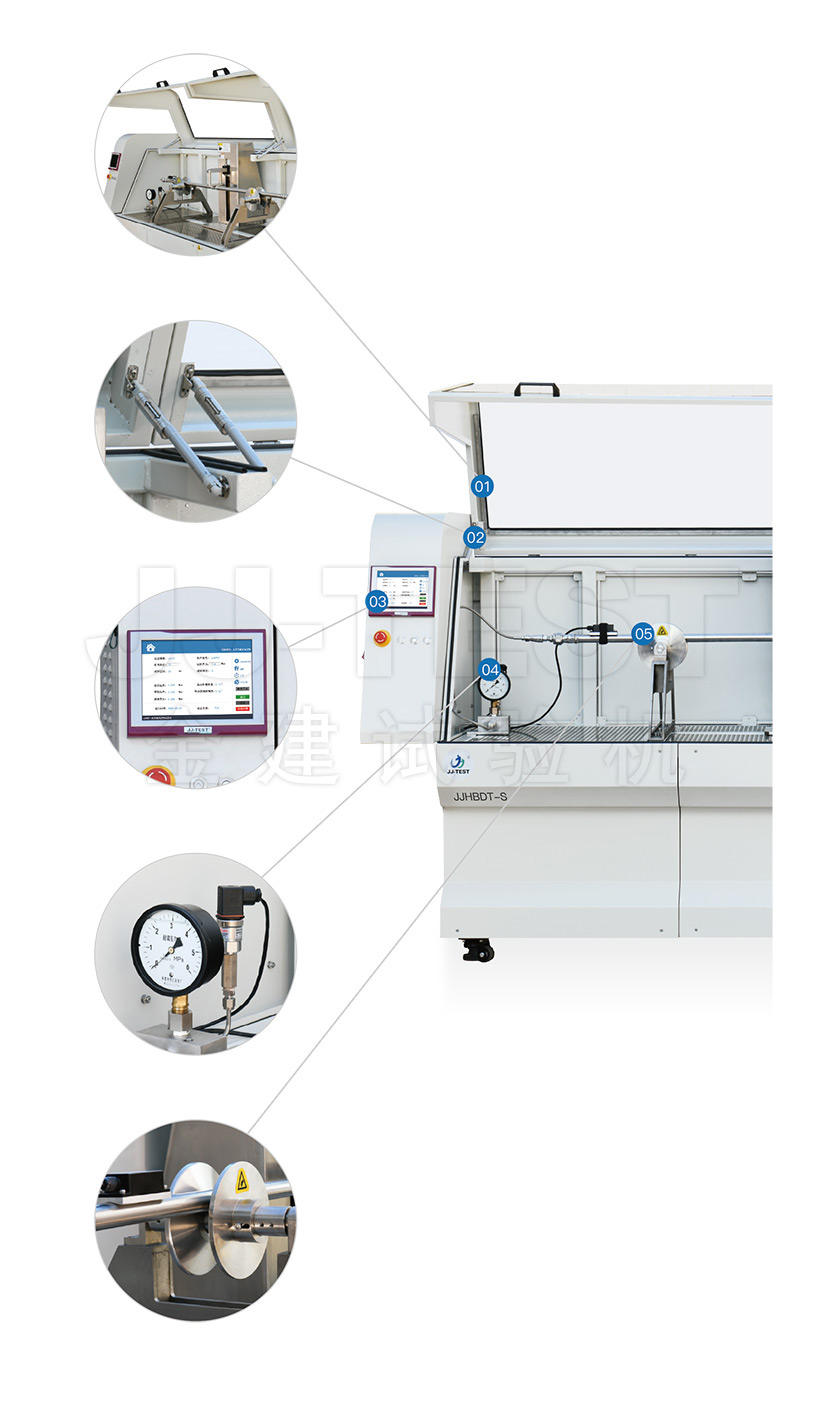

JJHBDT-S水壓彎曲撓角試驗單元

1.開放式設計

全敞開式透明設計，兼具安全性、操作便利性、可展示性特點。

2.高安全性設計

① 全封閉試驗室，提高試驗安全性；

② 采用氣彈簧支撐，增設箱蓋下落保護裝置，兼顧便利性和安全

性。

3.先進的控制系統

① 全彩色高分辨率觸摸屏，集成壓力、角度數據采集以及存儲、輸

出、自動滲漏識別等多項功能；

② 試驗數據可導出至JJDataCenter數據管理中心，統一管理。

4.數據準確可靠

① 壓力傳感器+指針式壓力表雙采集方式，顯示直觀、數據可靠；

② 高精度傾角傳感器，角度分辨力達0.01°。

5.自動、準確的撓角控制

① 采用高精度傾角傳感器、自動執行機構、實現傾角自動精準控

制；

② 一鍵啟動，操作簡單方便。

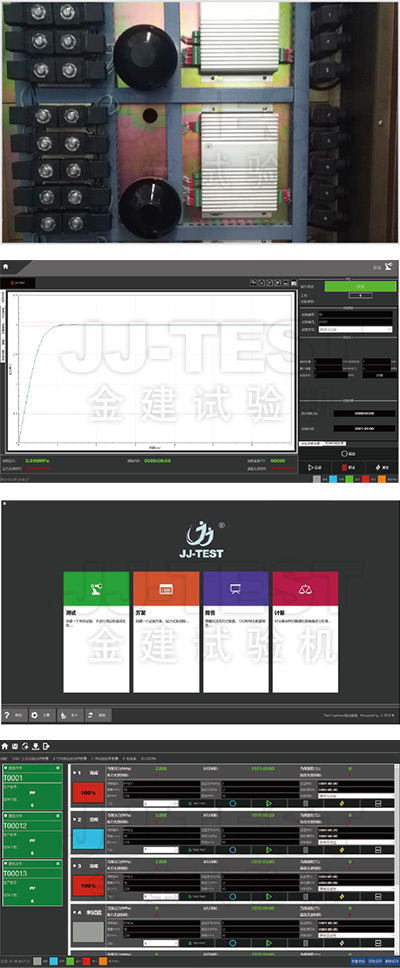

JJHTS-S水壓試驗控制系統

1.優異的壓力控制性能 ① 增壓級+緩沖級+精準控制級三級壓力控制結構，升壓快速、恒壓穩定； ② 專屬壓力控制器，壓力數據高速采集及精準控制； ③ 專用高頻電磁閥，獨特控制結構及特殊密封材質，控制性能優異，經久耐用； ④ 自適應壓力控制技術，適用性強。
2.穩定可靠、準確可信 ① 測控雙回路結構，可精確測量試樣端壓力； ② 選用高端品牌壓力傳感器，高精度采樣； ③ 閥導式電磁閥模塊化設計，儀器具備長期穩定性。
3.功能強大的測控軟件 ① 試驗管理與測控高度融合； ② 基于試驗任務管理機制； ③ 基于網絡化實驗室管理概念； ④ 支持可定制化試驗流程； ⑤ 支持多試樣分組報告模式。
4.高效易用 ① 觸控設計，引導式操作，簡單培訓，即可快速開啟試驗； ② 進度條、狀態色彩、圖標的運用，試驗操作更加直觀高效； ③ 升壓曲線、即時曲線、長期曲線、數據等全過程可追溯監控； ④ 試驗報告可定制化生成，支持多種格式導出。

JJHBDT-S水壓彎曲撓角試驗單元
技術參數 Technical Parameter
壓力顯示范圍	(0~5）MPa	試驗工位	1工位
壓力顯示允許誤差	±1%	電源	380VAC/50Hz/1.5kW三相五線
管徑適用范圍	DN12~DN125	儀器尺寸	(3500 × 900 × 1500）mm
折彎角度	0-30°（任意可設）

JJHTS-S水壓試驗控制單元
技術參數 Technical Parameter
工作壓力	(0.2～4 )MPa（可定制）	壓力波動度	-1%-2%
壓力分辨率	0.001MPa	計時器工作時間	0~10000小時
計時誤差	±0.1%	管徑適用范圍	DN12～DN300
試驗工位	3工位(1~20工位根據用戶需要配置）	試驗介質	水
